Connecteurs de la série M
Les connecteurs de cette série sont largement utilisés dans l'aérospatiale, l'armée, l'automobile, l'électricité, la mécanique, l'automatisation, ainsi que dans l'industrie des services électriques.
Nous concevons et produisons selon la norme militaire internationale et américaine, nos produits peuvent remplacer les connecteurs européens, américains et taïwanais, possèdent la même qualité.
Le connecteur circulaire M12 que nous produisons
est conforme à la norme internationale IEC61076-2-101 avec verrouillage à vis M12*1.0.
Résistant à l'eau IP67, protégé de la poussière et de l'eau pendant l'immersion, résistant à de nombreuses huiles et produits chimiques
Le M12 propose de nombreux connecteurs de câbles différents, des récipients montés sur panneau, des connecteurs
Les connecteurs sont codés A, B, D, X, S, T, K, L selon les normes de l'industrie, pour le verrouillage à vis et le verrouillage rapide.
Force de traction: 10N max.
O-ring: en caoutchouc
Température nominale: -25°C, +85°C
Résistance à la corrosion; essai par particules de sel, > 48h
Noix hexagonale: en laiton, plaquée au nickel

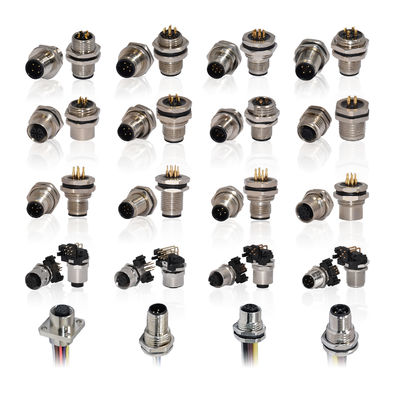

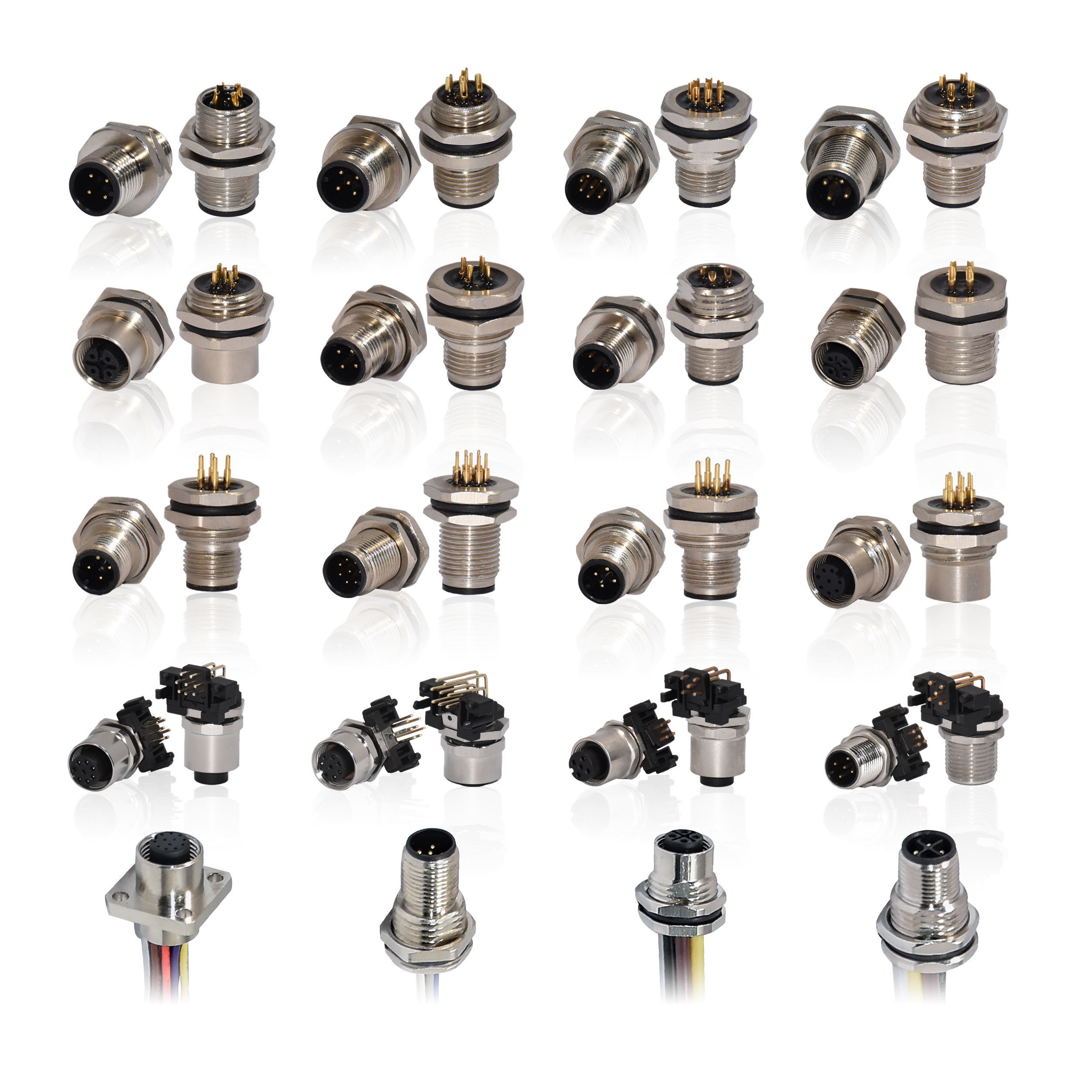

Description du montage du panneau de connexion étanche M12
1- Introduction générale:
* 3/4/5/8/12 épingle en option
* Méthode de câblage: installation de carte PCB, soudure, câblage
* Niveau de protection: IP67
* Fonctionnement dans la plage de température: -40°C à 105°C
2Caractéristique du produit:
* Noyaux et broches à votre choix
* Installation de câbles de soudure, installation de PCB
* Les broches de soudure, les broches de PCB sont facultatives
* imperméable à l'eau, résistant à l'huile, résistant au froid, anti-interférence
* Facile à installer et à entretenir, réduit le taux d'erreur de connexion
* Forme du produit: circulaire, carrée et SMD
* Domaines d'application: machines de construction, aéronautique, industrie navale, équipement électrique, équipement d'automatisation industrielle
* Principales fonctions: réception et connexion de signaux efficaces et rapides, signal stable.
|
Niveau de protection
|
Pour les appareils électroniques
|
|
Fonctionnement mécanique
|
> 500 cycles d'accouplement
|
|
Résistance au contact
|
≤ 10 mΩ
|
|
Matériau du connecteur
|
Le COZN, TPU
|
|
Plaquage de contact
|
Au ((plaqué or)
|
|
Sortie
|
Cable OD de 3 à 6 mm adapté
|

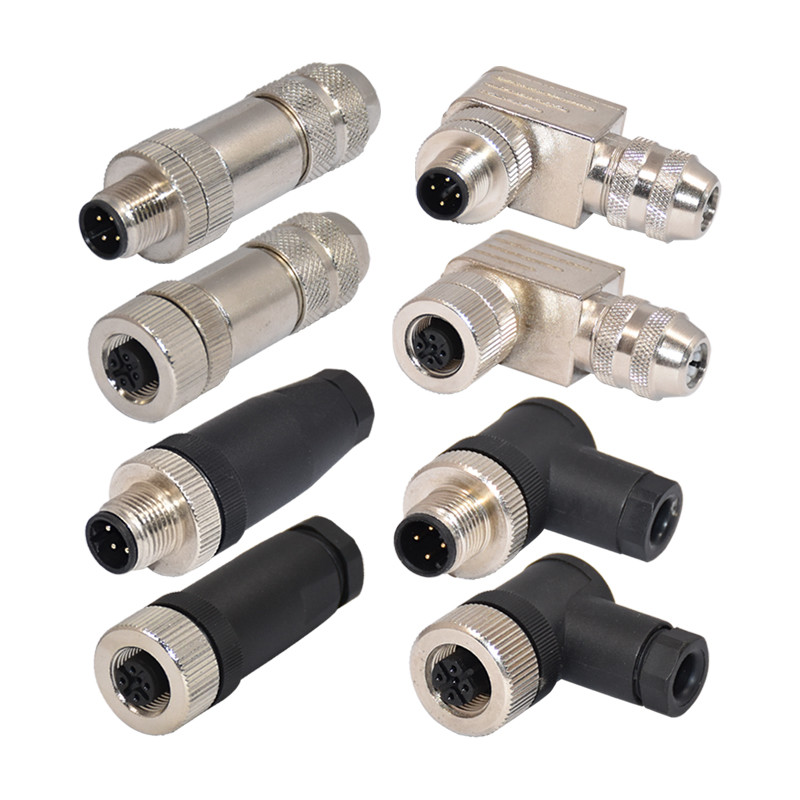

Description du type d'assemblage de connecteur étanche M12
1- Introduction générale
- Numéro de broche: 3/4/5/8/12/17 broche
- Sexe: homme et femme
- Orientation: angle droit ou droit
- Matériau: plastique/métal
- code: A/B/C/D
- Méthode de câblage: soudure, verrouillage à vis
- Application: utilisée pour transmettre des signaux numériques et analogiques d'un appareil à l'autre, que ce soit dans une technologie d'automatisation ou non.
Ces connecteurs assurent la fiabilité du traitement et la disponibilité du système grâce à leur transmission de données sécurisée optimale et à leur excellente conception.
Le concept de blindage breveté et la construction mécanique robuste permettent au connecteur de fonctionner de manière fiable et sûre dans des environnements industriels difficiles.
2Caractéristique du produit
* Options de configuration diversifiées: inclure des LED, des connexions/sockets de champ, des options multipoles et une flexibilité de câblage
* Moins de temps d'installation: gagner du temps et de l'énergie lors de l'installation
* Utilisation mondiale: technologie de connecteur M12 standardisée au niveau international avec une variété de codes
* Conception flexible: choix entre plusieurs possibilités de connexion pour assurer toute application
* Longueur de fil personnalisée: câblage librement selon les exigences du client
|
Niveau de protection
|
Pour les appareils électroniques
|
|
Fonctionnement mécanique
|
> 500 cycles d'accouplement
|
|
Résistance au contact
|
≤ 10 mΩ
|
|
Matériau du connecteur
|
Le cousin
|
|
Plaquage de contact
|
Au ((plaqué or)
|
|
Matériau du corps du connecteur
|
PA/CuZn plaqué au nickel
|

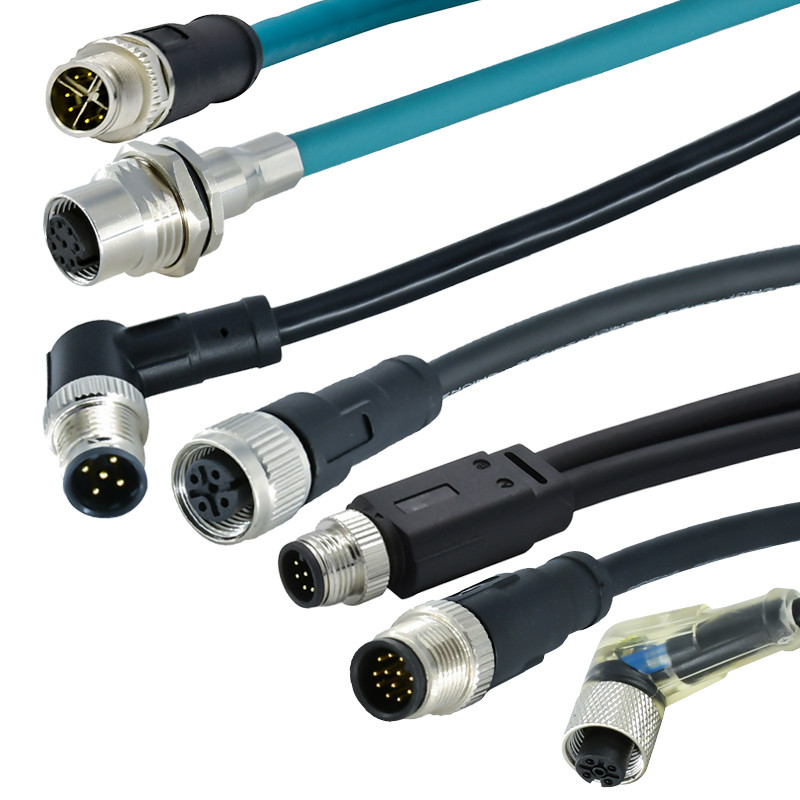

Description du câble moulé pour connecteur étanche M12
* Connecteur de haut niveau conforme aux normes de l'UE.
* Intégrité élevée du signal et excellentes performances
* longueur de câble de 1m/2m/5m/10m avec matériau PVC/PUR, mâle ou femelle, angle droit ou droit, couleur du câble, blindé ou non, peut être personnalisé selon les exigences du client.
* Méthode de raccordement: moulage par injection
* Niveau d'étanchéité:IP67/IP68
* Nombre de cœurs: 3 épingles, 4 épingles, 5 épingles, 8 épingles, 12 épingles, 17 épingles.
* Performance de protection: IP67 ou supérieur, répond aux exigences de protection de l'environnement ROHS et a passé la certification CE de protection de l'environnement.
* champs d'application: capteurs, instruments d'essai, instruments électroniques, communications, aviation, systèmes électriques, automatisation industrielle et autres domaines.
* Les connecteurs de câbles M12 sont devenus un composant de connexion électrique standard international.Ils ont été utilisés dans divers environnements complexes et difficiles..
|
Le type
|
Moulés
|
|
Niveau de protection
|
Pour les appareils électroniques
|
|
Fonctionnement mécanique
|
> 500 cycles d'accouplement
|
|
Matériau du connecteur
|
CuZn, TPU ou PVC
|
|
Système de verrouillage des connecteurs
|
L'autre partie
|
|
Plaquage de contact
|
Au ((plaqué or)
|
